间隙式高剪切混合乳化机
摘要:
■ 概述
高剪切混合乳化技术发展至今已形成一门有别于传统搅拌的新学科,并且还在不断拓展它的使用领域及技术更新,被使用者美誉为“搅拌器的工业革命”。
高剪切混合乳化机的核心结构是定子和转子系统,其结构形式有适用于比重较轻易悬浮物料的爪式结构和适用于比重较重易沉淀物料的刀片结构。华兴混合高剪切混合乳化机在实践中不断地优化,使产品品质得到******的提升和保障。

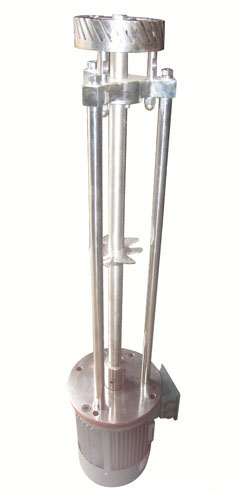

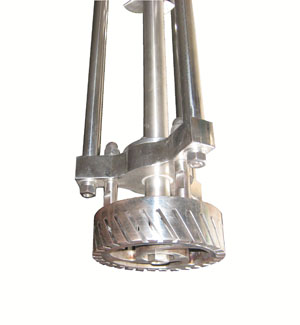

刀片式结构
■ 工作原理
高剪切混合乳化就是高效、快速、均匀地将一个相或多个相分布到另一个连续相中,而在通常情况下各个相是互不相溶的。由于转子高速旋转所产生的高切线速度和高频机械效应带来的强劲支能,使物料在定、转子狭窄的间隙中受到强烈的机械及液力剪切、离心挤压、液层摩擦、撞击撕裂和湍流等综合作用,从而使不相溶的固相、液相、气相在相应成熟工艺和适量添加剂的共同作用下,瞬间均匀精细地分散乳化,经过高频的循环往复,最终得到稳定的高品质产品。
■ 技术参数

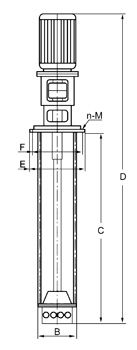

HXJ100系列
|
101
|
105
|
110
|
125
|
130
|
150
|
功率(KW)
|
1.1
|
4
|
7.5
|
18.5
|
22
|
37
|
转速(转/分)
|
2830
|
2890
|
2900
|
2930
|
1470
|
980
|
较低位法兰直径B(毫米)
|
120
|
190
|
200
|
230
|
280
|
405
|
轴套长度C(毫米)
|
617
|
852
|
1130
|
1276
|
1465
|
1650
|
总高度D(毫米)
|
880
|
1220
|
1550
|
1850
|
2100
|
2450
|
连接法兰直径E(毫米)
|
240
|
300
|
360
|
420
|
420
|
630
|
安装尺寸F(毫米)
|
220
|
275
|
330
|
385
|
385
|
590
|
安装螺栓n-M(毫米)
|
4-M10
|
4-M12
|
4-M16
|
4-M20
|
8-M20
|
8-M24
|
处理水能力(升)
|
15-110
|
55-190
|
95-945
|
155-1875
|
155-3000
|
945-5675
|
|
|
|
|
|
HXJ100型系列高剪切混合乳化机适用于常压工况。
|
HXJ200型系列高剪切混合乳化机适用于真空或
正压的工况,有机械密封、填料密封、骨架密封可供选择。
|
|

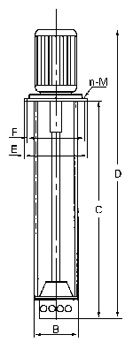

HXJ200系列
|
201
|
205
|
210
|
225
|
230
|
250
|
功率(KW)
|
1.1
|
4
|
7.5
|
18.5
|
22
|
37
|
转速(转/分)
|
2830
|
2890
|
2900
|
2930
|
1470
|
980
|
较低位法兰直径B(毫米)
|
120
|
155
|
172
|
230
|
280
|
405
|
轴套长度C(毫米)
|
90
|
700
|
1070
|
1392
|
1496
|
1750
|
总高度D(毫米)
|
1124
|
1420
|
1800
|
2410
|
2578
|
3030
|
连接法兰直径E(毫米)
|
280
|
280
|
350
|
420
|
420
|
460
|
安装尺寸F(毫米)
|
250
|
250
|
310
|
380
|
380
|
420
|
安装螺栓n-M(毫米)
|
6-M16
|
6-M16
|
8-M20
|
8-M20
|
8-M20
|
8-M24
|
处理水能力(升)
|
15-110
|
55-190
|
95-945
|
155-1875
|
155-3000
|
945-5675
|
|
|
|
